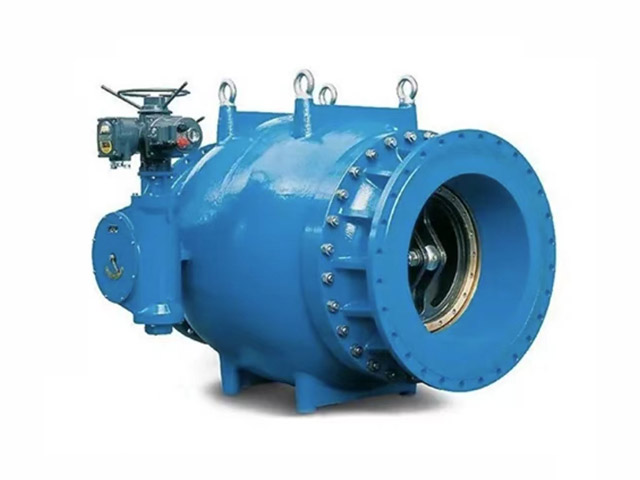

活塞式流量调节阀结构介绍

　　活塞式流量调节阀(也称为活塞式调流调压阀或活塞式调流阀)的结构相对复杂，但设计精巧，能够实现对流体流量的准确调节。以下是对其结构的详细介绍：

　　一、主要组成部件

　　活塞式流量调节阀主要由以下部件组成：

　　阀体：阀体是整个阀门的主体结构，通常采用一体铸造成型，结构可靠耐用。阀体内部设计有流道，流体通过该流道进行流动和调节。

　　活塞：活塞是阀门的关键部件之一，其形状为活塞式，通过沿阀体内部的导轨进行轴向移动来改变阀口的开度，从而实现对流量的调节。活塞的材质通常选用不锈钢等耐腐蚀性材料，以延长使用寿命。

　　弹簧：弹簧在阀门中起到调节和稳定活塞位置的作用，确保活塞在受到外力作用时能够迅速恢复到设定位置。

　　调节杆：调节杆与活塞相连，通过驱动活塞的移动来改变阀口的开度。调节杆的设计使得操作人员可以方便地调整阀门的流量。

　　电动执行机构(可选)：对于需要电气控制的活塞式流量调节阀，通常会配备电动执行机构。电动执行机构接收来自控制系统的电信号，并将其转化为机械运动，从而驱动活塞在阀体内移动。电动执行机构内部设有信号处理电路和位置传感器，以实现准确控制和位置反馈。

　　二、结构特点

　　轴对称流道设计：活塞式流量调节阀的流道为轴对称形，流体流过时不会产生紊流，有利于降低能耗和提高流量调节的准确性。

　　环形水流断面：无论活塞运动到任何位置，阀腔内无论任何位置的水流断面均为环状，在出口处向轴心收缩。这种设计有利于防气蚀，避免因节流而可能产生的气蚀对阀体和管道的破坏。

　　曲柄连杆机构：活塞式流量调节阀采用曲柄连杆机构将阀轴的转动转化为活塞沿导轨的轴向移动。这种机构驱动力矩小、操作简单，适合频繁调节。

　　高性能密封结构：阀门采用金属对金属的密封结构，并配备高性能弹性硅胶连接的金属阀座，提供气泡级密封效果。这种设计有效防止阀座刮伤，延长阀座使用寿命。

　　导向筋设计：阀体导向筋堆焊铜合金，摩擦力小，确保活塞运行平稳可靠。

　　多种安装方式：活塞式流量调节阀提供两种安装方式，可卧式或立式安装，并可以安装在管道的任意一侧，方便用户根据实际需求进行选择。

　　三、应用领域

　　活塞式流量调节阀因其精确的流量调节能力和稳定的性能而广泛应用于各种领域，如高端引水工程、水源储存、管网输水工程、净水或污水处理工程以及供水过程中的压力平衡调节等。

　　综上所述，活塞式流量调节阀具有复杂的结构和独特的设计特点，能够实现对流体流量的精确调节和稳定控制。在实际应用中，用户应根据具体需求和工况条件选择合适的型号和规格。
